USV - Unterbrechungsfreie Stromversorgung

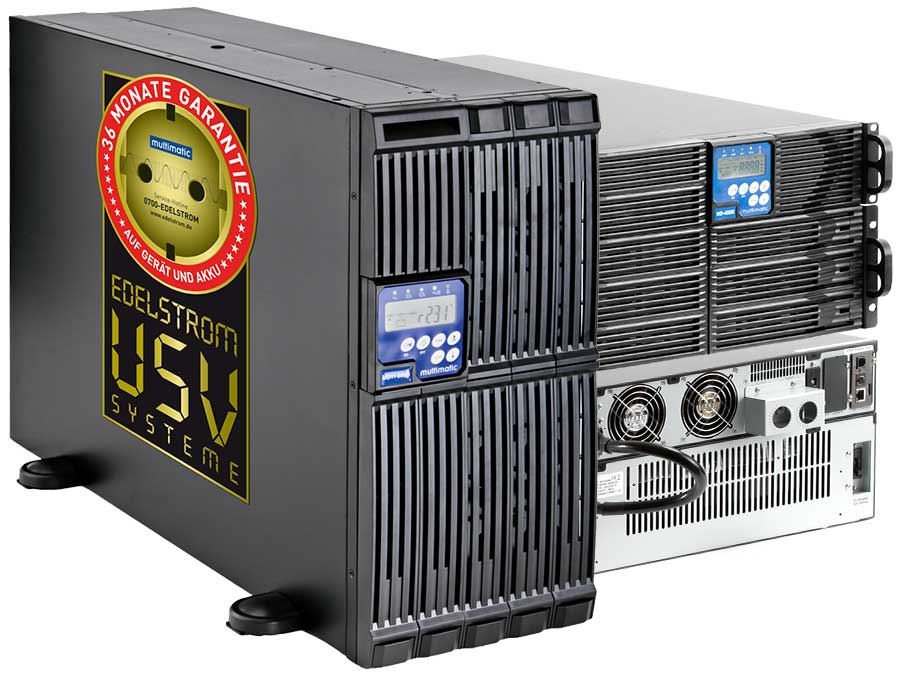

Multimatic MD

Um was geht

es hier eigentlich?

Eine unterbrechungsfreie Stromversorgung
(USV) ist ein Gerät, das zwischen Stromnetz und Verbraucher geschaltet wird. Je nachdem, von welchen Dimensionen wir sprechen, kann das ein kleines Gerät von der Größe einer Schuhschachtel sein das in die Steckdose gesteckt wird und für den Verbraucher wiederum eine Steckdose bereit hält. Leistungsstärkere Anlagen werden nicht in der Steckdose eingesteckt sondern fest installiert.

Der ursprüngliche Zweck ist, dafür zu sorgen, dass im Falle eines Stromausfalls der Verbraucher weiter betrieben werden kann. Dafür liefern die in der USV eingebauten Batterien für eine gewisse Zeit die notwendige Leistung.

Moderne Verbraucher, insbesondere Computer, zeigen sich aber auch recht empfindlich auf allgegenwärtige Störungen im Stromnetz, die noch lange kein Stromausfall sind: Die typische Sinuskurve wird durch Einflüsse im Stromnetz in jede Richtung verzerrt. Einer Kaffeemaschine macht das nichts aus, ein Server könnte dabei aber in die Knie gehen oder sich still und heimlich “aufhängen”.

Dagegen helfen hochwertige USV-Geräte, die nicht nur im Bedarfsfall einspringen, sondern den Verbraucher kontinuierlich mit frisch produziertem, perfektem Strom versorgen.

Eine USV eben.

Unterschiedliche Lösungen für unterschiedliche Anforderungen

Die folgenden Schaubilder verdeutlichen die unterschiedlichen Technologien, die typischerweise zum Einsatz kommen.

100 Prozent Sicherheit | EDELSTROM

Der Verbraucher wird ständig vom Wechselrichter mit Energie versorgt. Der Netzzustand spielt dabei keine Rolle, solange der Akku über ausreichend Energie verfügt.

Blockschaltbild Online-Dauerwandler USV

Hauptmerkmale

  • Ständige Spannungswandlung ergibt eine saubere Sinusspannung am Ausgang (Doppelwandlerprinzip = EDELSTROM, der Strom wird veredelt)
  • Keine Schaltzeit beim Umschalten auf Akkubetrieb bei Netzausfall
  • Integrierter elektronischer Bypass
  • Lange Überbrückungszeiten möglich

Weniger Sicherheit | Line-Interactive

Einsatz für Verbraucher bis zu 5 kVA, zur reinen Absicherung vor Totalausfällen sinnvoll.

Blockschaltbild Line-Interactive USV

Hauptmerkmale

  • Durch Umschaltung nach Netzausfall entstehen Schaltzeiten von 4 bis 10 ms
  • Ausgangsspannung: Trapez oder aufbereiteter Sinus, je nach Qualität der USV
  • Erweiterung der Überbrückungszeit zum Teil möglich

Minimale Sicherheit | Offline

Einsatz für Verbraucher bis 1,5 kVA, zur reinen Absicherung vor Totalausfällen sinnvoll.

Blockschaltbild Offline USV

Hauptmerkmale

  • Durch Umschaltung nach Netzausfall entstehen Schaltzeiten von bis zu 20 ms
  • Ausgangsspannung: Rechteck oder Trapez, je nach Qualität der USV
  • Erweiterung der Überbrückungszeit meist nicht möglich
  • Diese Geräteklasse haben wir nicht standardmäßig im Programm, können sie aber auf Wunsch selbstverständlich besorgen.

EDELSTROM Dauerwandler | 100% Sicherheit

Hier ein Überblick über unser aktuelles Produktprogramm. Jedes Gerät gibt es für verschiedene abzusichernde Leistungen. Die Autonomiezeit ist ein weiteres Kriterium, das sich an Ihre Bedürfnisse anpassen lässt.

Für eine ausführliche Beratung oder eine schnelle Frage erreichen Sie uns unter +49 8679 80900 40

MD-RT Serie

  • multimatic EDELSTROM USV
  • Leistung: 1–3 kVA
  • Stand- und Rackfähig



MD-Noiseless

  • multimatic EDELSTROM USV
  • Leistung: 700 VA und 1.000 VA
  • NOISELESS mit geräuscharmem Lüfter <20dB(A)


MD-I Serie

  • multimatic EDELSTROM USV
  • Leistung: 4,5 kVA, 6 kVA und 10 kVA in 1/1 phasig
  • Leistung: 10 kVA in 3/1 phasig
  • Stand- und Rackfähig


MD-T Serie

  • multimatic EDELSTROM USV
  • Leistung: 6 kVA
  • Auf Rollen montiert



MDO-RT Serie

  • multimatic EDELSTROM USV
  • Leistung: 1–3 kVA
  • Stand- und Rackfähig
  • Kurze Bauform, Einbautiefe nur 43 cm



MODULAR

  • multimatic EDELSTROM USV
  • Leistung: 4-24 kVA
  • Skalierbar in 4-kVA-Schritten
  • Auf Rollen montiert

Line-Interactive | Absicherung von Ausfällen weniger Sicherheit

Diese Art von USV – Line-Interactiv – hat ihre Berechtigung dort, wo es um weniger sensible Verbraucher geht: Störungen in der Stromqualität schlagen ungefiltert durch und im Falle eines Stromausfalls dauert es eben einige Millisekunden, bis die Spannung wieder steht. Das ist in vielen Fällen kein Problem, in manchen aber schon. Je nachdem wie die Anforderungen liegen, kann das aber eine preisgünstige Lösung sein.


Für eine ausführliche Beratung oder eine schnelle Frage erreichen Sie uns unter +49 8679 80900 40

ML-Serie

  • multimatic USV
  • Leistung: 1-3 kVA

ML-RT Serie

  • multimatic USV
  • Leistung: 750 VA bis 3 kVA
  • Stand- und Rackfähig
